ТЗЛУ-70
Трансформатор тока нулевой последовательности (ТТНП) типа ТЗЛУ-70 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель.
Трансформаторы изготавливаются в исполнении У категории размещения 2 по ГОСТ 15150-69, предназначен для работы в следующих условиях:
- высота над уровнем моря - не более 1000 м;
- относительная влажность воздуха не более 98 % при 30 °С;
- верхнее рабочее значение температуры, окружающего воздуха – плюс 50 °С;
- нижнее рабочее значение температуры окружающего воздуха – минус 45 °С;
- окружающая среда - невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150-69);
- положение трансформаторов в пространстве - любое.
Условия хранения трансформаторов в части воздействия климатических факторов в упаковке и транспортной таре – по группе условий хранения 5 ГОСТ 15150-69, без упаковки – по группе условий хранения 2.
Трансформаторы ТЗЛУ-70 имеют коэффициент трансформации основной обмотки -30/1, 60/1 и 6/1 дополнительной обмотки контроля защиты, которая предназначена для проверки работы релейной защиты.
Пример записи условного обозначения трансформатора ТЗЛУ-70 с коэффициентом трансформации 30-60/1, климатического исполнения У категории размещения 2:
Трансформатор тока ТЗЛУ-70 У2;
По требованию заказчика трансформаторы могут быть поставлены с другим коэффициентом трансформации.
Обмотка трансформаторов выполнена на сердечнике из нанокристаллического сплава. Это обеспечивает получение большого линейного динамического диапазона характеристик обмотки по току и углу. При этом обеспечивается долговременная стабильность характеристик в течение всего срока службы трансформатора и устойчивость магнитопровода к намагничиванию (от однополярных импульсных токов КЗ трехфазного кабеля). Кроме этого, обеспечивается коэффициент безопасности приборов не более трех, что значительно уменьшает аварийные перегрузки измерительных приборов, подключенных к вторичной обмотке. Применение данных трансформаторов обеспечивает уменьшение эксплуатационных затрат у потребителей.
Трансформаторы по указанным характеристикам не имеют аналогов в СНГ.
Трансформатор тока нулевой последовательности (ТТНП) типа ТЗЛУ-70 предназначен для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель.
Трансформаторы изготавливаются в исполнении У категории размещения 2 по ГОСТ 15150-69, предназначен для работы в следующих условиях:
- высота над уровнем моря - не более 1000 м;
- относительная влажность воздуха не более 98 % при 30 °С;
- верхнее рабочее значение температуры, окружающего воздуха – плюс 50 °С;
- нижнее рабочее значение температуры окружающего воздуха – минус 45 °С;
- окружающая среда - невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150-69);
- положение трансформаторов в пространстве - любое.
Условия хранения трансформаторов в части воздействия климатических факторов в упаковке и транспортной таре – по группе условий хранения 5 ГОСТ 15150-69, без упаковки – по группе условий хранения 2.
Трансформаторы ТЗЛУ-70 имеют коэффициент трансформации основной обмотки -30/1, 60/1 и 6/1 дополнительной обмотки контроля защиты, которая предназначена для проверки работы релейной защиты.
Пример записи условного обозначения трансформатора ТЗЛУ-70 с коэффициентом трансформации 30-60/1, климатического исполнения У категории размещения 2:
Трансформатор тока ТЗЛУ-70 У2;
По требованию заказчика трансформаторы могут быть поставлены с другим коэффициентом трансформации.
Обмотка трансформаторов выполнена на сердечнике из нанокристаллического сплава. Это обеспечивает получение большого линейного динамического диапазона характеристик обмотки по току и углу. При этом обеспечивается долговременная стабильность характеристик в течение всего срока службы трансформатора и устойчивость магнитопровода к намагничиванию (от однополярных импульсных токов КЗ трехфазного кабеля). Кроме этого, обеспечивается коэффициент безопасности приборов не более трех, что значительно уменьшает аварийные перегрузки измерительных приборов, подключенных к вторичной обмотке. Применение данных трансформаторов обеспечивает уменьшение эксплуатационных затрат у потребителей.
Трансформаторы по указанным характеристикам не имеют аналогов в СНГ.
- Наименование параметра Значение параметра
- Наивысшее напряжение оборудования, Um, [kV] 0,8
- Номинальный первичный ток, Ipn, [А] 30, 60
- Номинальный вторичный ток, Isn, [A] 1
- Номинальная частота, Fn, [Hz] 50*, 60
- Испытательное напряжение промышленной частоты, [kV] 3
- Коэффициент трансформации, Ipn/Isn 30/1, 60/1
- Исполнения с переключением +

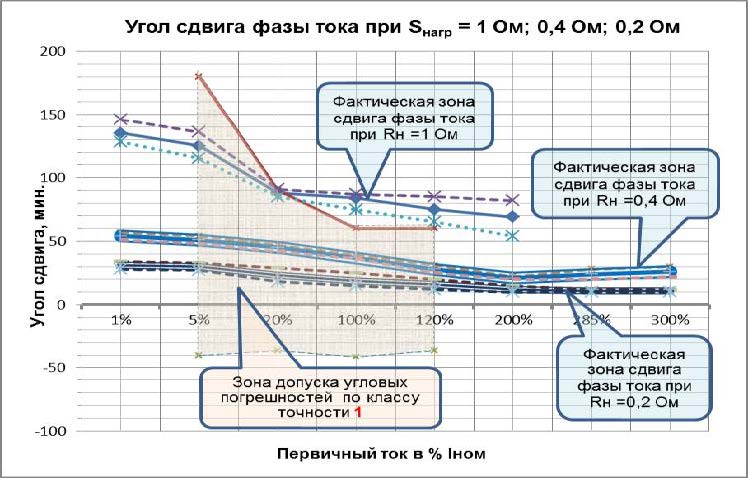

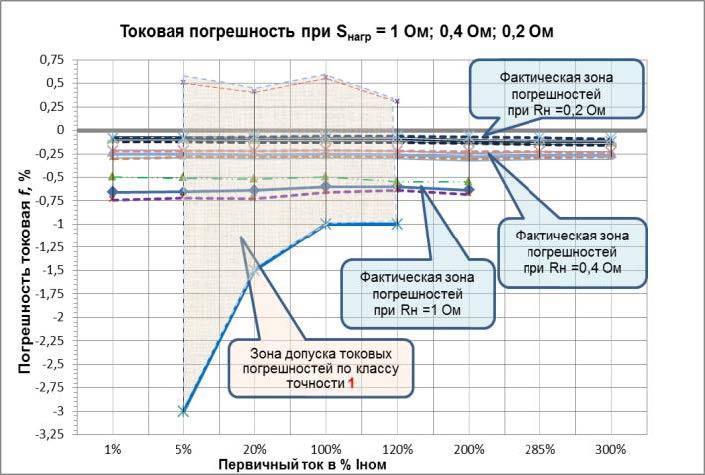

Погрешности при коэффициенте трансформации 30/1 А

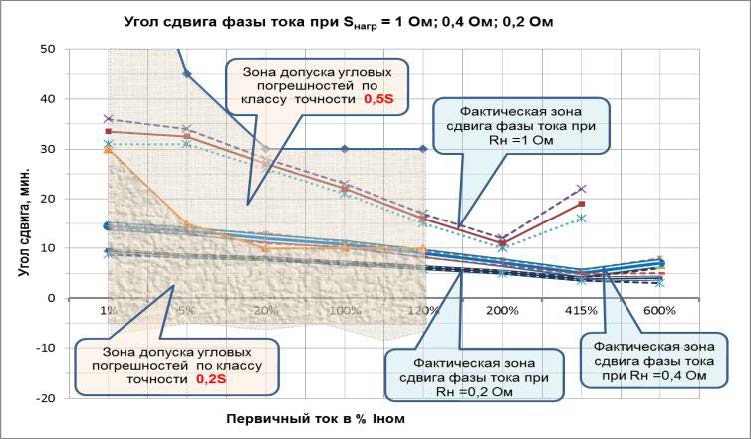

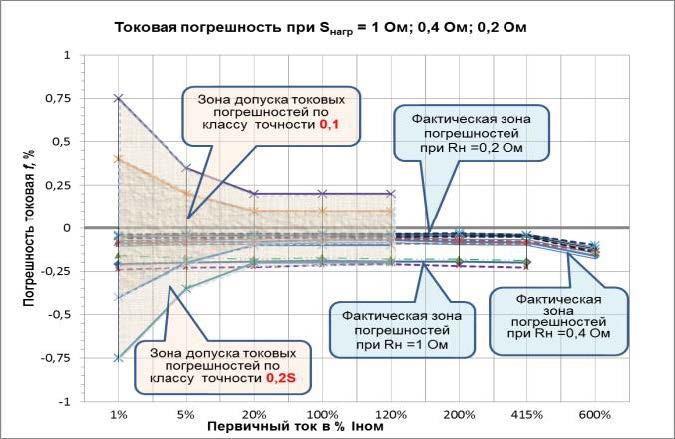

Погрешности при коэффициенте трансформации 30/1 А

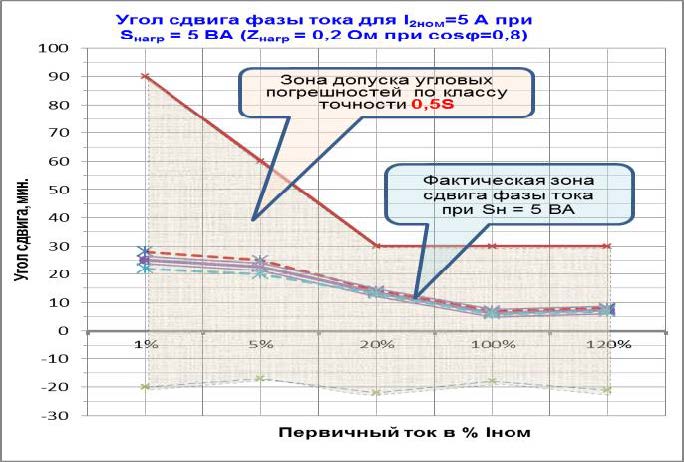

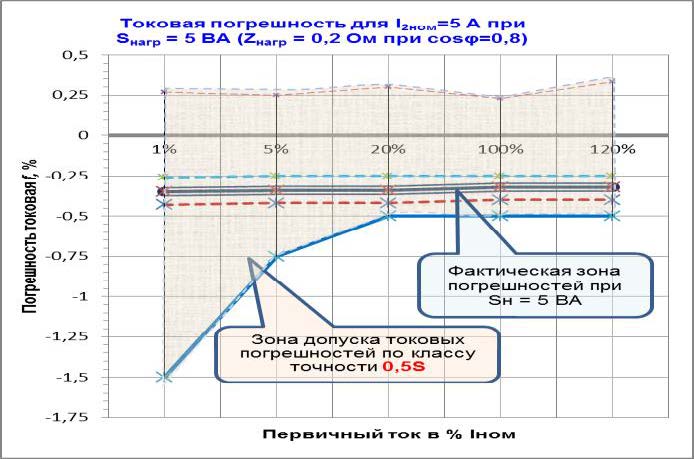

Погрешности при коэффициенте трансформации 150/5 А

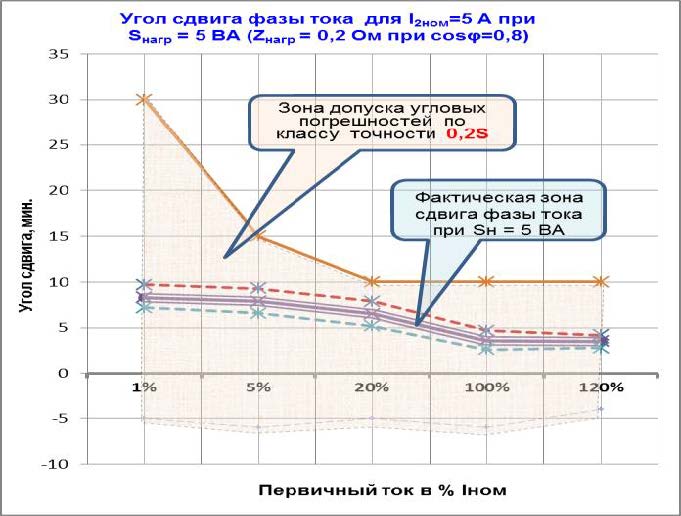

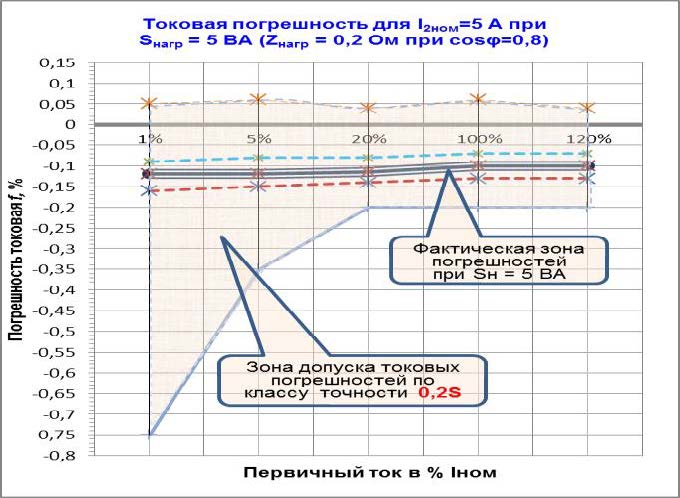

Погрешности при коэффициенте трансформации 300/5 А
