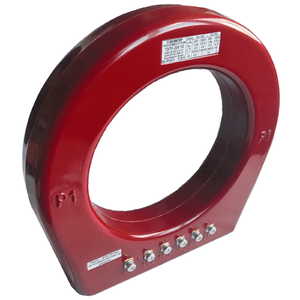

ТЗЛУ-205

Трансформатор струму нульової послідовності (ТСНП) типу ТЗЛУ-205, ТЗЛУ-205-1 призначений для живлення схем релейного захисту від замикання на землю окремих жил трифазного кабелю шляхом трансформації струмів нульової послідовності, що виникли при цьому і встановлюються на кабель.

Трансформатори виготовляються у виконанні У категорії розміщення 2 за ГОСТ 15150-69, призначені для роботи в наступних умовах:

- висота над рівнем моря - не більше 1000 м;

- відносна вологість повітря не більше 98 % при 30 °С;

- верхнє робоче значення температури оточуючого повітря – плюс 50 °С;

- нижнє робоче значення температури оточуючого повітря – мінус 45 °С;

- оточуюче середовище – невибухонебезпечне, не містить пилу, хімічно активних газів і парів у концентраціях, що руйнують покриття металів та ізоляцію (атмосфера типу II за ГОСТ 15150-69);

- положення трансформаторів у просторі – будь-яке.

Умови зберігання трансформаторів в частині впливу кліматичних факторів в пакуванні та транспортній тарі – по групі умов зберігання  5 ГОСТ 15150-69, без упаковки – по групі умов зберігання 2.

Трансформатори ТЗЛУ-205 мають коефіцієнт трансформації  основної обмотки - 30/1, 60/1 и 6/1 додаткової обмотки контролю захисту, яка призначена для перевірки роботи релейного захисту , згідно таблиці 1.

Основні характеристики наведені в таблиці 1.

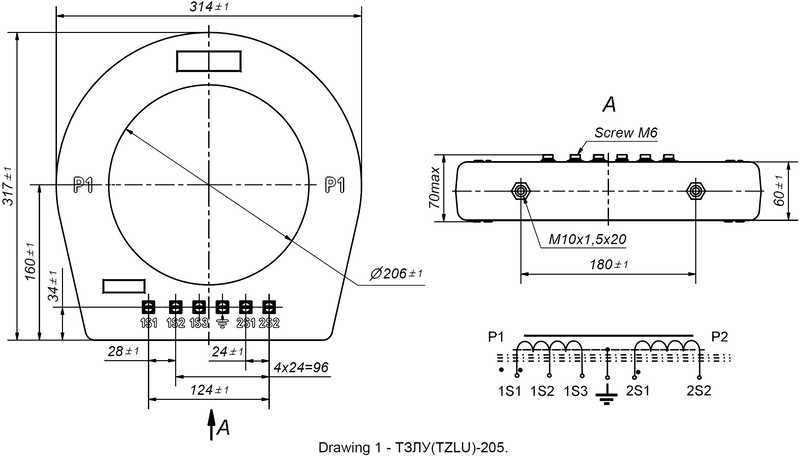

Приклад запису умовного позначення трансформатора ТЗЛУ-205, ТЗЛУ-205-1 з коефіцієнтом трансформації 30/1 і трансформатора з коефіцієнтом трансформації 60/1 при номінальному первинному струмі 1А:

Трансформатор струму ТЗЛУ-205-30-60/1 У2 АЛАГ. 671231.006 ТУ;

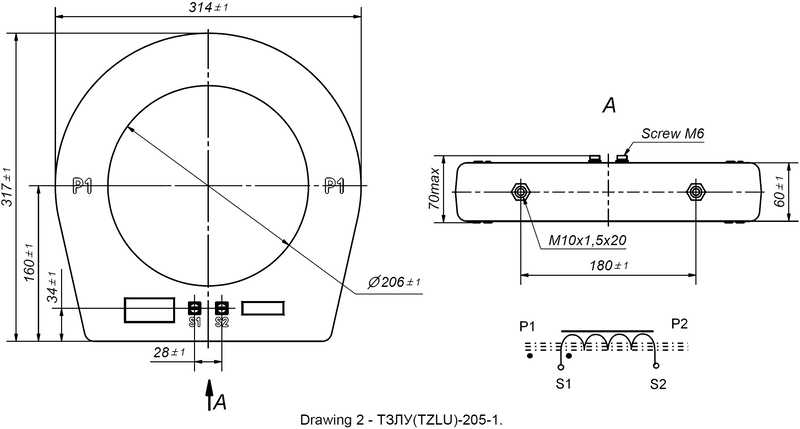

Трансформатор струму ТЗЛУ-205-1-30/1 У2 АЛАГ. 671231.006 ТУ;

Трансформатор струму ТЗЛУ-205-1-60/1 У2 АЛАГ. 671231.006 ТУ.

За вимогою замовника трансформатори можуть бути поставлені з іншим коефіцієнтом трансформації.

Обмотка трансформаторів виконана на осерді з нанокристалічного сплаву. Це забезпечує отримання великого лінійного динамічного діапазону характеристик обмотки по струму та куту. При цьому забезпечується довгочасна стабільність характеристик упродовж всього строку служби трансформатора та стійкість осердя до намагнічування (від однополярних імпульсних струмів КЗ трифазного кабелю). Окрім цього забезпечується коефіцієнт безпеки приладів не більше 3, що значно зменшує аварійні перенавантаження вимірювальних приладів, які підключені до вторинної обмотки.

Застосування даних трансформаторів забезпечує зменшення експлуатаційних витрат у споживачів.

Трансформатори з вказаними характеристиками не мають аналогів в СНД.

Трансформатор струму нульової послідовності (ТСНП) типу ТЗЛУ-205, ТЗЛУ-205-1 призначений для живлення схем релейного захисту від замикання на землю окремих жил трифазного кабелю шляхом трансформації струмів нульової послідовності, що виникли при цьому і встановлюються на кабель.

Трансформатори виготовляються у виконанні У категорії розміщення 2 за ГОСТ 15150-69, призначені для роботи в наступних умовах:

- висота над рівнем моря - не більше 1000 м;

- відносна вологість повітря не більше 98 % при 30 °С;

- верхнє робоче значення температури оточуючого повітря – плюс 50 °С;

- нижнє робоче значення температури оточуючого повітря – мінус 45 °С;

- оточуюче середовище – невибухонебезпечне, не містить пилу, хімічно активних газів і парів у концентраціях, що руйнують покриття металів та ізоляцію (атмосфера типу II за ГОСТ 15150-69);

- положення трансформаторів у просторі – будь-яке.

Умови зберігання трансформаторів в частині впливу кліматичних факторів в пакуванні та транспортній тарі – по групі умов зберігання  5 ГОСТ 15150-69, без упаковки – по групі умов зберігання 2.

Трансформатори ТЗЛУ-205 мають коефіцієнт трансформації  основної обмотки - 30/1, 60/1 и 6/1 додаткової обмотки контролю захисту, яка призначена для перевірки роботи релейного захисту , згідно таблиці 1.

Основні характеристики наведені в таблиці 1.

Приклад запису умовного позначення трансформатора ТЗЛУ-205, ТЗЛУ-205-1 з коефіцієнтом трансформації 30/1 і трансформатора з коефіцієнтом трансформації 60/1 при номінальному первинному струмі 1А:

Трансформатор струму ТЗЛУ-205-30-60/1 У2 АЛАГ. 671231.006 ТУ;

Трансформатор струму ТЗЛУ-205-1-30/1 У2 АЛАГ. 671231.006 ТУ;

Трансформатор струму ТЗЛУ-205-1-60/1 У2 АЛАГ. 671231.006 ТУ.

За вимогою замовника трансформатори можуть бути поставлені з іншим коефіцієнтом трансформації.

Обмотка трансформаторів виконана на осерді з нанокристалічного сплаву. Це забезпечує отримання великого лінійного динамічного діапазону характеристик обмотки по струму та куту. При цьому забезпечується довгочасна стабільність характеристик упродовж всього строку служби трансформатора та стійкість осердя до намагнічування (від однополярних імпульсних струмів КЗ трифазного кабелю). Окрім цього забезпечується коефіцієнт безпеки приладів не більше 3, що значно зменшує аварійні перенавантаження вимірювальних приладів, які підключені до вторинної обмотки.

Застосування даних трансформаторів забезпечує зменшення експлуатаційних витрат у споживачів.

Трансформатори з вказаними характеристиками не мають аналогів в СНД.

  • Найменування параметру Значення параметру
  • Найвища напруга обладнання, Um, [kV] 0,8
  • Номінальний первинний струм, Ipn, [А] 30, 60
  • Номінальний вторинний струм, Isn, [A] 1
  • Номінальна частота, Fn, [Hz] 50*, 60
  • Випробувальна напруга промислової частоти, [kV] 3
  • Коефіцієнт трансформації, Ipn/Isn 30/1, 60/1
  • Виконання з перемиканням +
