TCBS2-12-0X (ТПОЛУ-10-1)

Name: TCBS2-12-0X (ТПОЛУ-10-1)
Brand: BEONTOP
Availability: InStock

Найвища напруга обладнання, Um, [kV]: 12;
Номінальний первинний струм, Ipn, [А]: 5 - 3000;
Класи точності вторинних обмоток: 0,2S; 0,2; 0,5S+; 0,5S; 0,5; 5P; 10P;
Кількість вторинних обмоток: 1, 2, 3, 4;
Трансформатори проходять процедуру оцінки відповідності за модулями B+F, згідно Технічного регламенту законодавчо регульованих засобів вимірювальної техніки.
Трансформатори відповідають ДСТУ EN 61869-1:2017, ДСТУ EN 61869-2:2017, ГОСТ 7746-2015.

Керівництво з експлуатації

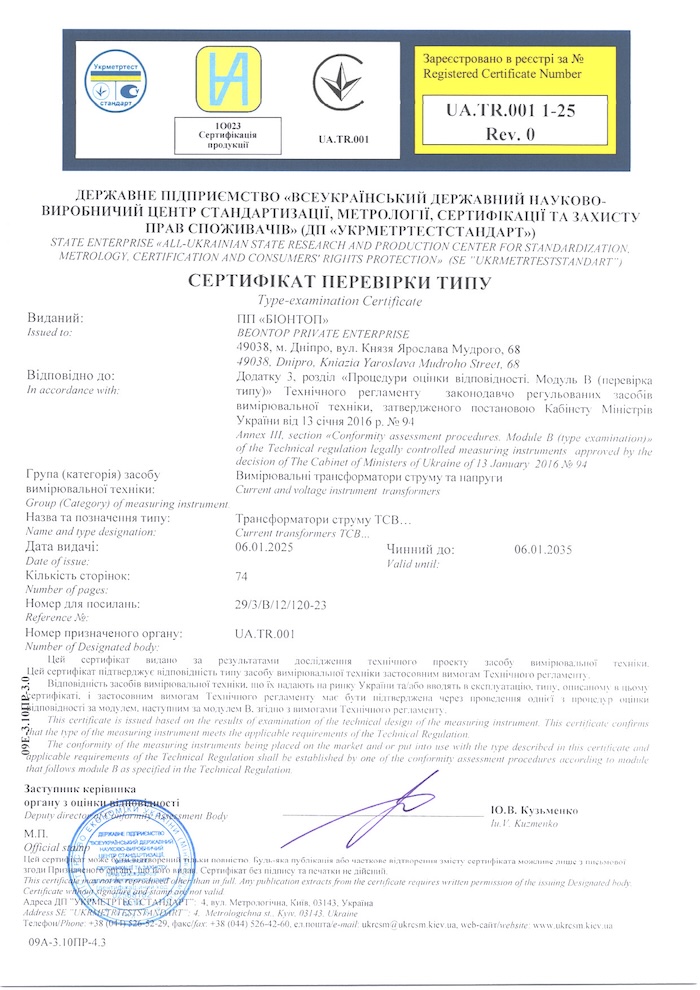

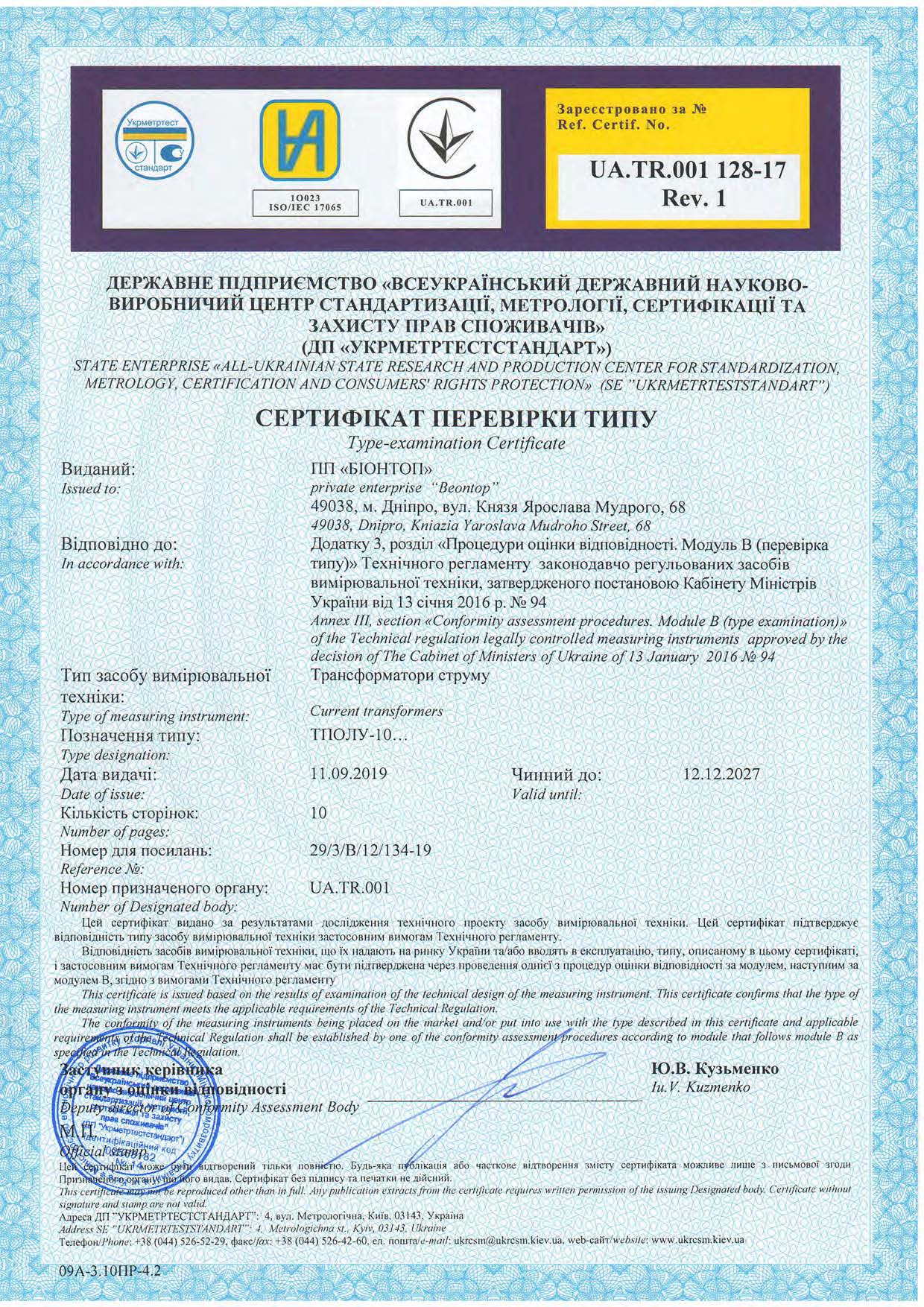

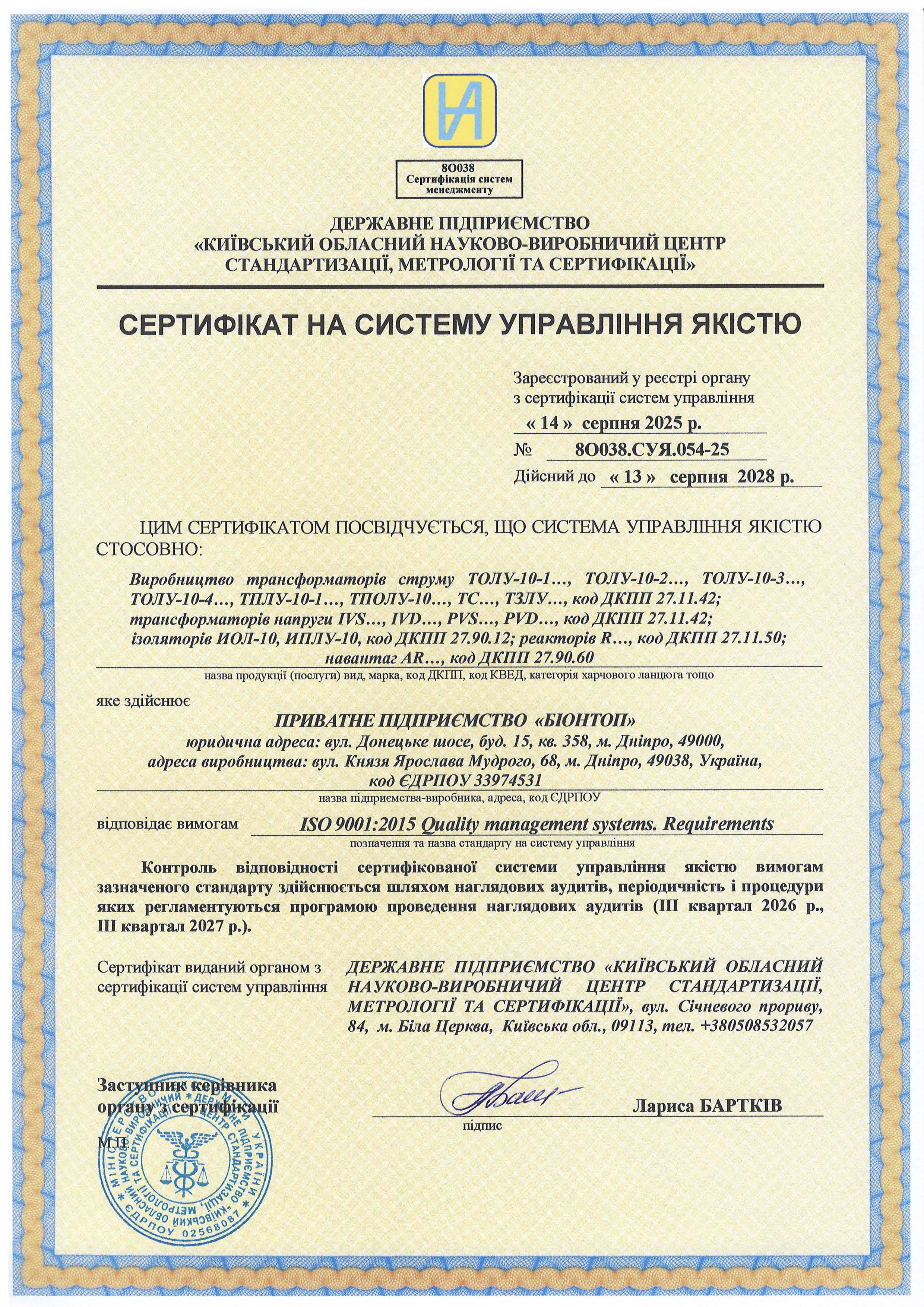

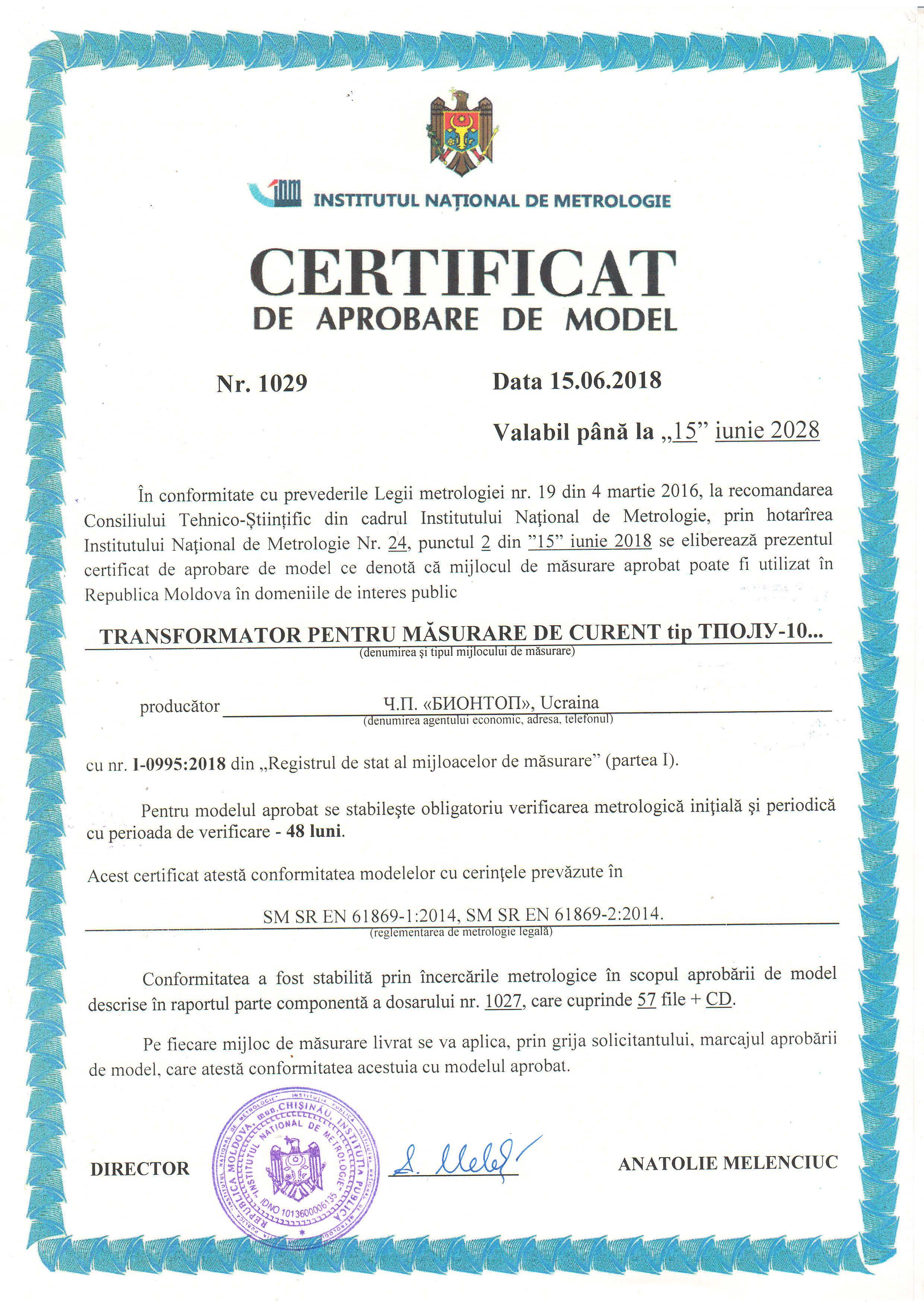

Сертифікати

В порівняння

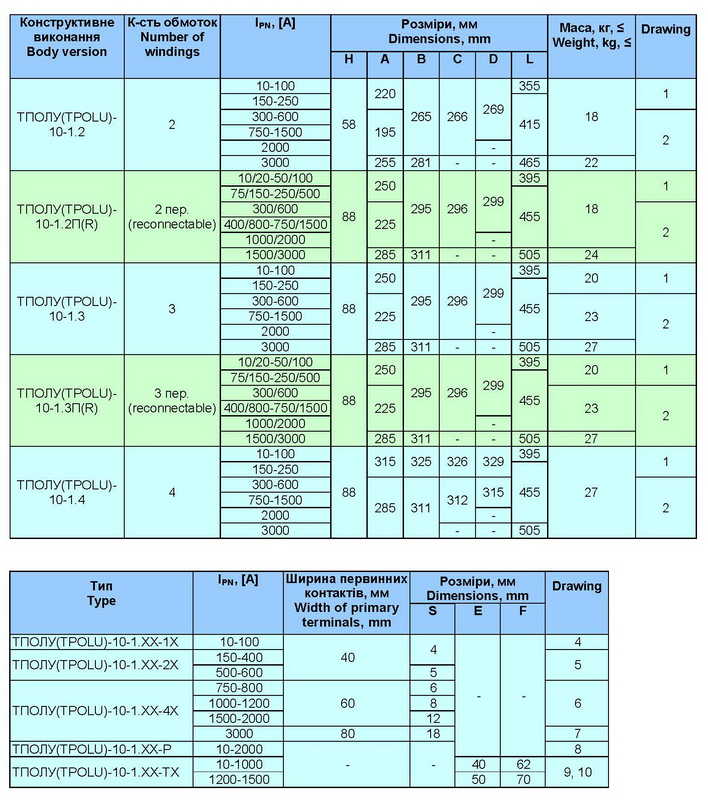

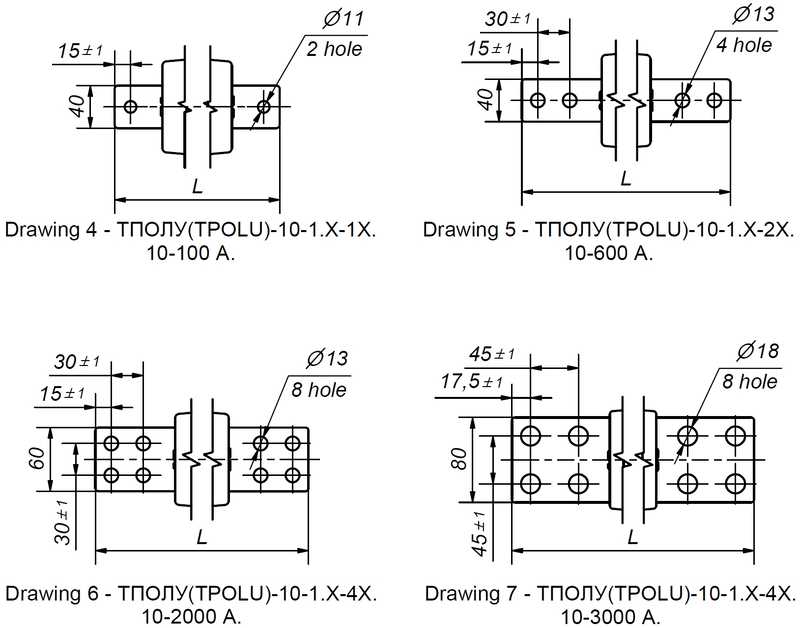

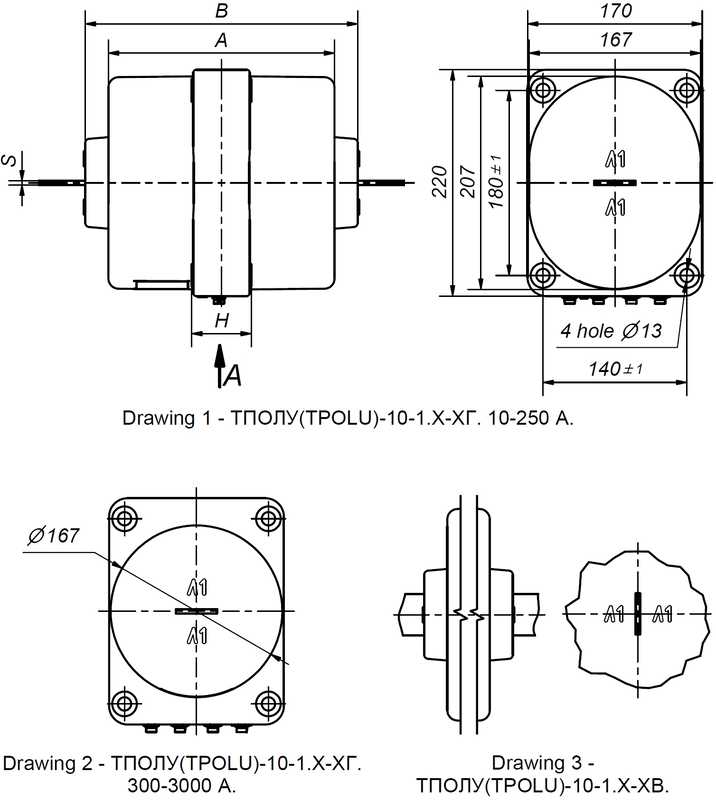

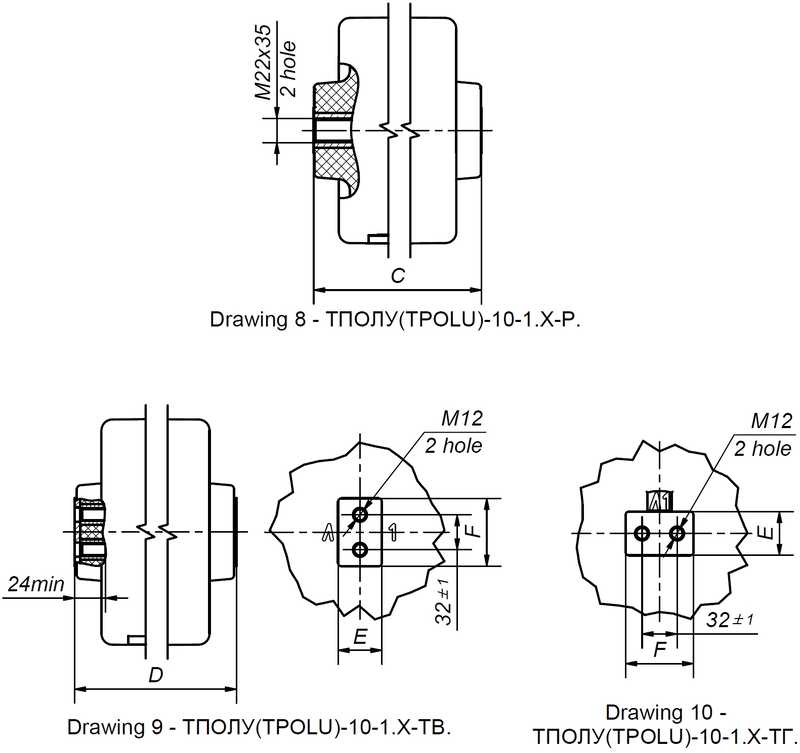

Опис Характеристики Креслення

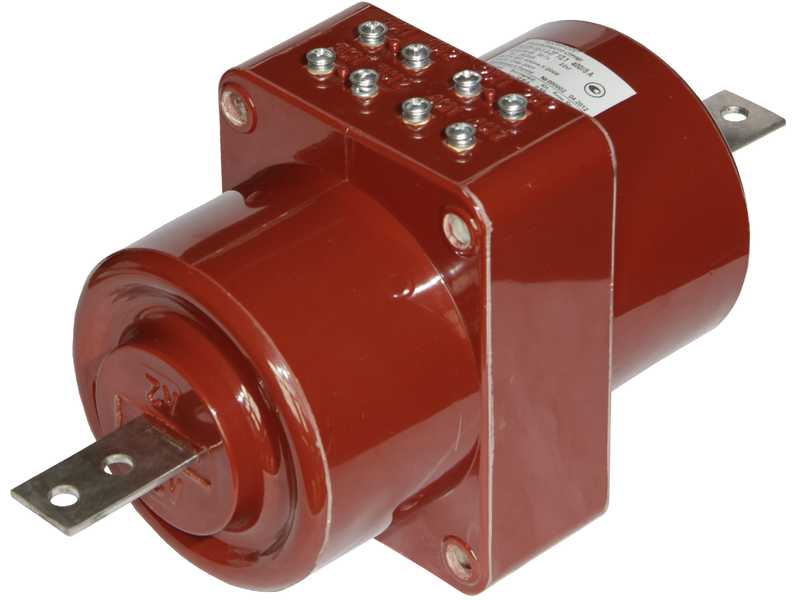

Трансформатори струму TCBS2-12 (ТПОЛУ-10) призначені для передачі сигналу вимірювальної інформації вимірювальним приладам, пристроям захисту і управління, для ізолювання ланцюгів вторинних з`єднань від високої напруги в комплектних електричних пристроях внутрішньої установки (КРУ, КРУН, КСО) змінного струму з найвищою напругою обладнання 12 кВ частотою 50 Гц.

Трансформатори виготовляються у виконанні У категорії розміщення 2 по ГОСТ 15150-69.

Положення трансформаторів в просторі - будь-яке.

Вторинна обмотка для вимірювання виконана на осерді з нанокристалічного сплаву. Це забезпечує відповідність обмотки класу точності в більш широкому діапазоні сили первинного струму в порівнянні з вимогами діючого стандарту. При цьому, забезпечується довготривала стабільність характеристик протягом всього терміну служби трансформатора і стійкість магнітопроводу до намагнічування (від однополярних імпульсних струмів КЗ). Крім цього, забезпечується коефіцієнт безпеки приладів в межах від трьох до п’яти, що значно зменшує аварійні перевантаження вимірювальних приладів, підключених до вимірювальної вторинної обмотки.

Застосування даних трансформаторів забезпечує зменшення експлуатаційних витрат у споживачів.
Трансформатори відповідають ДСТУ EN 61869-1:2017, ДСТУ EN 61869-2:2017, ГОСТ 7746-2015.

Найменування параметру Значення параметру
Найвища напруга обладнання, Um, [kV] 12
Номінальний первинний струм, Ipn, [А] 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000; 2500; 3000
Номінальний вторинний струм, Isn, [A] 1, 5*
Номінальна частота, Fn, [Hz] 50*, 60
Клас точності вторинної обмотки для вимірювань 0,2; 0,2S; 0,2S+**; 0,5; 0,5S*; 0,5S+
Клас точності вторинної обмотки для захисту 5P; 10P*
Номінальна вторинна навантага при соs φ = 0,8 - обмотка для вимірювань, [VA] 5; 10*; 15; 20; 30
Номінальна вторинна навантага при соs φ = 0,8 - обмотка для захисту, [VA] 15*; 20
Коефіцієнт безпеки приладу, FS 3 - 5
Коефіцієнт граничної точності, ALF 5 - 30
Кількість вторинних обмоток 1, 2, 3, 4
Випробувальна напруга промислової частоти, [kV] 28
Виконання з перемиканням +

Номінальний первинний струм, I_PR, [А]	5; 7,5	10; 12,5	15; 20	25; 30	40	50	60; 75	80; 100	125	150	200	250	300
Номінальна гранична кратність вторинної обмотки для захисту, ALF, не менше	7	7	7	7	8	8	7	8	8	7	8	8	7
Струм термічної стійкості для 1 с, I_th, [kA]	0,8	2,6	2,6	3,3	3,3	3,7	7,4	7,4	11	14,4	14,4	18	28,8
Струм термічної стійкості для 3 с, [kA]	0,4	1,3	1,3	1,6	1,6	1,8	3,7	3,7	5,5	7,2	7,2	6	14,4
Струм електродинамічної стійкості, I_dyn,[kA]	2	6,5	6,5	9,3	9,3	9,3	18,5	18,5	27,5	36	36	45	72

Номінальний первинний струм, I_PR, [А]	400	500	600	750	800	1000	1200	1250	1500	1600	2000	2500	3000
Номінальна гранична кратність вторинної обмотки для захисту, ALF, не менше	8	8	9	8	9	9	8	8	9	9	9	8	9
Струм термічної стійкості для 1 с, I_th, [kA]	28,8	36	36	64	64	86	86	100	100	100	100	100	100
Струм термічної стійкості для 3 с, [kA]	14,4	18	18	32	32	43	43	50	50	50	50	50	50
Струм електродинамічної стійкості, I_dyn,[kA]	72	90	90	160	160	215	215	250	250	250	250	250	250
