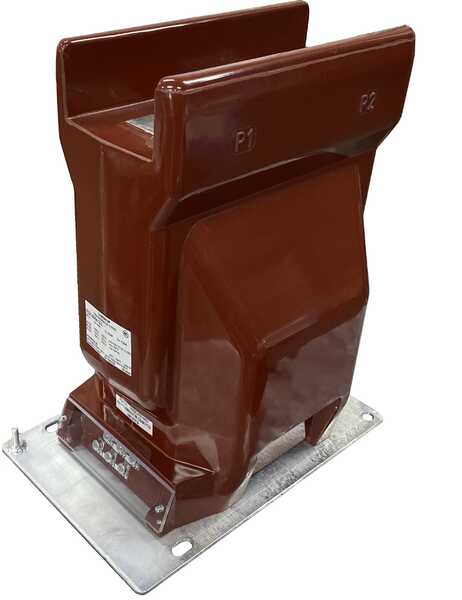

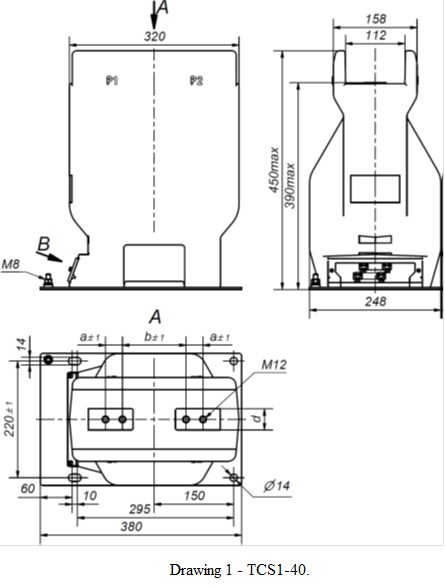

TCS1-40

Трансформатори струму TCS1-40 призначені для передачі сигналу вимірювальної інформації вимірювальним приладам, пристроям захисту і управління, для ізолювання ланцюгів вторинних з`єднань від високої напруги в комплектних електричних пристроях внутрішньої установки (КРУ, КРУН, КСО) змінного струму з найвищою напругою обладнання 40,5 кВ частотою 50 Гц.

Трансформатори виготовляються у виконанні У категорії розміщення 2 по ГОСТ 15150-69.

Положення трансформаторів в просторі - будь-яке.

Вторинна обмотка для вимірювання виконана на осерді з нанокристалічного сплаву. Це забезпечує відповідність обмотки класу точності в більш широкому діапазоні сили первинного струму в порівнянні з вимогами діючого стандарту. При цьому, забезпечується довготривала стабільність характеристик протягом всього терміну служби трансформатора і стійкість магнітопроводу до намагнічування (від однополярних імпульсних струмів КЗ). Крім цього, забезпечується коефіцієнт безпеки приладів не більше трьох, що значно зменшує аварійні перевантаження вимірювальних приладів, підключених до вимірювальної вторинної обмотки.

Застосування даних трансформаторів забезпечує зменшення експлуатаційних витрат у споживачів.
Трансформатори відповідають ДСТУ EN 61869-1:2017, ДСТУ EN 61869-2:2017, ГОСТ 7746-2015.

Трансформатори струму TCS1-40 призначені для передачі сигналу вимірювальної інформації вимірювальним приладам, пристроям захисту і управління, для ізолювання ланцюгів вторинних з`єднань від високої напруги в комплектних електричних пристроях внутрішньої установки (КРУ, КРУН, КСО) змінного струму з найвищою напругою обладнання 40,5 кВ частотою 50 Гц.

Трансформатори виготовляються у виконанні У категорії розміщення 2 по ГОСТ 15150-69.

Положення трансформаторів в просторі - будь-яке.

Вторинна обмотка для вимірювання виконана на осерді з нанокристалічного сплаву. Це забезпечує відповідність обмотки класу точності в більш широкому діапазоні сили первинного струму в порівнянні з вимогами діючого стандарту. При цьому, забезпечується довготривала стабільність характеристик протягом всього терміну служби трансформатора і стійкість магнітопроводу до намагнічування (від однополярних імпульсних струмів КЗ). Крім цього, забезпечується коефіцієнт безпеки приладів не більше трьох, що значно зменшує аварійні перевантаження вимірювальних приладів, підключених до вимірювальної вторинної обмотки.

Застосування даних трансформаторів забезпечує зменшення експлуатаційних витрат у споживачів.
Трансформатори відповідають ДСТУ EN 61869-1:2017, ДСТУ EN 61869-2:2017, ГОСТ 7746-2015.

  • Найменування параметру Значення параметру
  • Найвища напруга обладнання, Um, [kV] 40,5
  • Номінальний первинний струм, Ipn, [А] 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 1600; 2000
  • Номінальний вторинний струм, Isn, [A] 1, 5*
  • Номінальна частота, Fn, [Hz] 50*, 60
  • Клас точності вторинної обмотки для вимірювань 0,2; 0,2S; 0,2S+**; 0,5; 0,5S*; 0,5S+
  • Клас точності вторинної обмотки для захисту 5P; 10P*
  • Номінальна вторинна навантага при соs φ = 0,8 - обмотка для вимірювань, [VA] 5; 10*; 15; 20; 30
  • Номінальна вторинна навантага при соs φ = 0,8 - обмотка для захисту, [VA] 5; 10; 15*; 20
  • Коефіцієнт безпеки приладу, FS 3 - 5
  • Коефіцієнт граничної точності, ALF 5 - 30
  • Кількість вторинних обмоток 1, 2, 3, 4
  • Випробувальна напруга промислової частоти, [kV] 50
  • Виконання з перемиканням +

Номінальний первинний струм, IPR, [А]

5; 7,5

10; 12,5

15; 20

25; 30

40

50

60; 75

80; 100

125

150

200

250

Номінальна гранична кратність вторинної обмотки для захисту,  ALF, не менше

7

7

7

7

8

8

7

8

8

7

8

8

Струм термічної стійкості для 1 с, Ith, [kA]

0,8

2,6

2,6

3,3

3,3

3,7

7,4

7,4

11

14,4

14,4

18

Струм термічної стійкості для 3 с, [kA]

0,4

1,3

1,3

1,6

1,6

1,8

3,7

3,7

5,5

7,2

7,2

9

Струм електродинамічної стійкості, Idyn,[kA]

2

6,5

6,5

8,3

8,3

9,3

18,5

18,5

27,5

36

36

45



Номінальний первинний струм, IPR, [А]

300

400

500

600

750

800

1000

1200

1250

1500

1600

2000

Номінальна гранична кратність вторинної обмотки для захисту,  ALF, не менше

7

8

8

9

8

9

9

8

8

9

9

9

Струм термічної стійкості для 1 с, Ith, [kA]

28,8

28,8

36

36

64,8

64,8

86,4

86,4

100

100

100

100

Струм термічної стійкості для 3 с, [kA]

14,4

14,4

18

18

32,4

32,4

43,2

43,2

50

50

50

50

Струм електродинамічної стійкості, Idyn,[kA]

72

72

90

90

162

162

216

216

250

250

250

250
