TCRD2

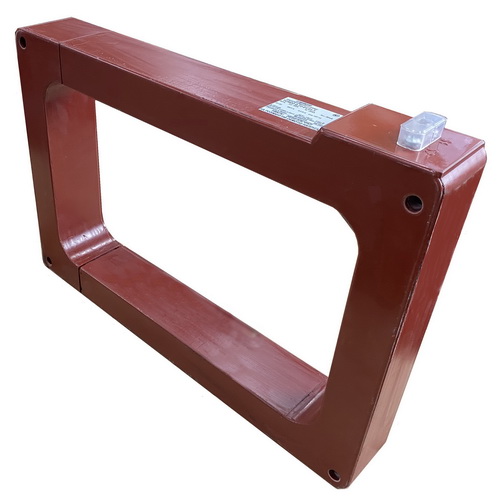

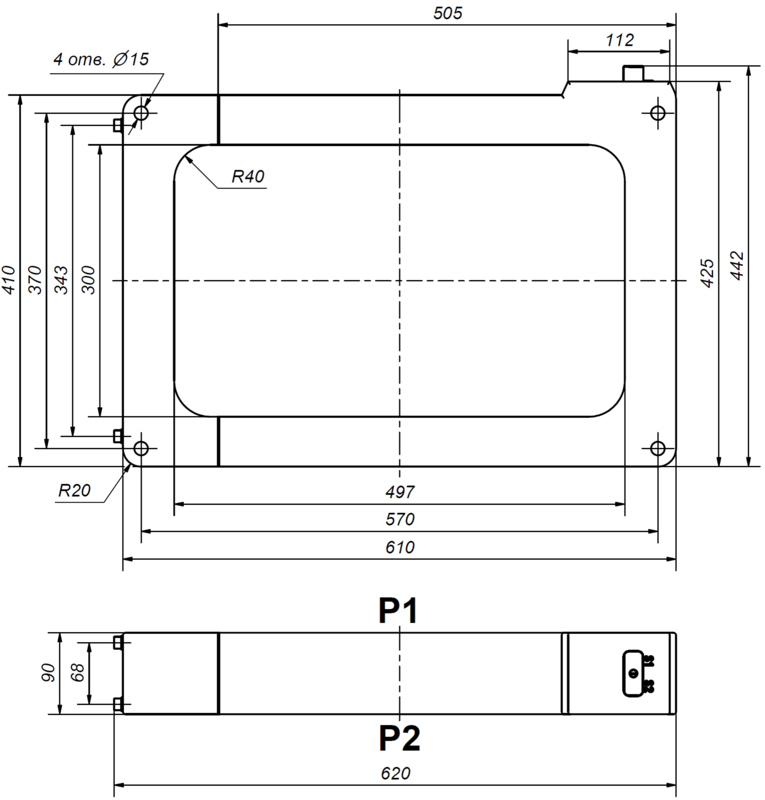

Роз`ємний трансформатор струму нульової послідовності TCRD2.

Трансформатори призначені для роботи в наступних умовах:

- висота над рівнем моря − не більше 1000 м;

- відносна вологість повітря не більше 98 % при 30 °С;

- верхнє робоче значення температури, навколишнього повітря − плюс 50 °С;

- нижнє робоче значення температури навколишнього повітря − мінус 40 °С;

- навколишнє середовище - вибухобезпечне, яке не містить пилу, хімічно активних газів і пари в
концентраціях, що руйнують покриття металів та ізоляцію;

- положення трансформаторів в просторі - будь-яке.

Роз`ємні трансформатори струму TCRD2 призначені для передачі сигналу сили струму нульової послідовності, який виникає при замиканні окремих жил трифазного кабелю на землю, обладнанню систем релейного захисту в комплектних розподільчих пристроях (КРП) на об’єктах електроенергетики.

Трансформатори струму встановлюються на трифазний кабель.

Трансформатори призначені для роботи з реле струму і в схемах релейного захисту з мікропроцесорним управлінням.

Можливо використання трансформаторів для вимірювання сили струму в окремих фазах.

Допускається експлуатація трансформаторів в не приміщення, під навісами, а також в якості вбудованих всередині комплектних виробів.

Трансформатори призначені для експлуатації в  приміщеннях, в яких коливання температури і вологості повітря не суттєво відрізняється від коливань на відкритому повітрі, а також в середині комплектних виробів призначених для експлуатації на відкритому повітрі за умови відсутності прямого впливу сонячного випромінювання та атмосферних опадів, в наступних умовах:

- висота над рівнем моря − не більше 1000 м;

- відносна вологість повітря не більше 98 % при 30 °С;

- верхнє робоче значення температури, навколишнього повітря − плюс 50 °С;

- нижнє робоче значення температури навколишнього повітря − мінус 40 °С;

- навколишнє середовище - вибухобезпечне, яке не містить пилу, хімічно активних газів і пари в
концентраціях, що руйнують покриття металів та ізоляцію;

- положення трансформаторів в просторі - будь-яке.

Клас нагрівостійкості ізоляції – В по ДСТУ EN 61869-1:2017.

Клас займистості трансформаторів відповідає групі НВ40 за ДСТУ EN 60695-11-10.

Приклад умовного позначення трансформаторів струму при замовленні і в документації другого виробу.

Трансформатор струму TCRD2-0,72 на номінальну первинну силу струму 100 А, номінальну вторинну силу струму 1 А і номінальною навантагою 1 В·А

Трансформатор струму TCRD2-0,72-01.01.3-100//1-10P10-1.

  • Найменування параметру Значення параметру
  • Найвища напруга обладнання, Um, [kV] 0,72
  • Номінальна частота, Fn, [Hz] 50
  • Коефіцієнт граничної точності, ALF 10
  • Коефіцієнт трансформації і навантага cosφ=0,8, Ipr//Isr-S, [A//A-VA] 50//1-0,5; 100//1-1; 200//5-2,5; 300//1-5
  • Клас точності 10P
  • Роз'ємний +
