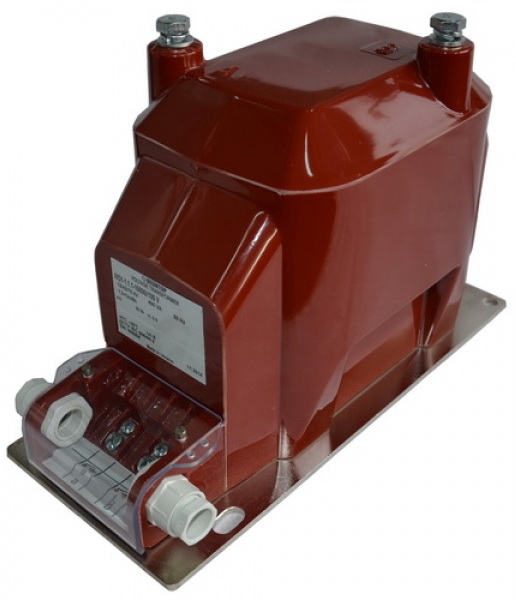

IVD1(F)

Трансформатори напруги IVD… призначені для передачі сигналів вимірювальної інформації вимірювальним приладам, пристроям захисту, сигналізації та управління.

Трансформатори призначені для експлуатації в  приміщеннях, в яких коливання температури і вологості повітря не суттєво відрізняється від коливань на відкритому повітрі, а також в середині комплектних виробів призначених для експлуатації на відкритому повітрі за умови відсутності прямого впливу сонячного випромінювання та атмосферних опадів, в наступних умовах:

- висота над рівнем моря − не більше 1000 м;

- відносна вологість повітря не більше 98 % при 30 °С;

- верхнє робоче значення температури, навколишнього повітря − плюс 50 °С;

- нижнє робоче значення температури навколишнього повітря − мінус 40 °С;

- навколишнє середовище - вибухобезпечне, яке не містить пилу, хімічно активних газів і пари в
концентраціях, що руйнують покриття металів та ізоляцію;

- положення трансформаторів в просторі - будь-яке.

Клас нагрівостійкості ізоляції – В по ДСТУ EN 61869-1:2017.

Клас займистості трансформаторів відповідає групі НВ40 за ДСТУ EN 60695-11-10.

Трансформатори відповідають вимогам ДСТУ EN 61869-1:2017, ДСТУ EN 61869-3:2017, ГОСТ 1983-2015.

Трансформатори напруги IVD… призначені для передачі сигналів вимірювальної інформації вимірювальним приладам, пристроям захисту, сигналізації та управління.

Трансформатори призначені для експлуатації в  приміщеннях, в яких коливання температури і вологості повітря не суттєво відрізняється від коливань на відкритому повітрі, а також в середині комплектних виробів призначених для експлуатації на відкритому повітрі за умови відсутності прямого впливу сонячного випромінювання та атмосферних опадів, в наступних умовах:

- висота над рівнем моря − не більше 1000 м;

- відносна вологість повітря не більше 98 % при 30 °С;

- верхнє робоче значення температури, навколишнього повітря − плюс 50 °С;

- нижнє робоче значення температури навколишнього повітря − мінус 40 °С;

- навколишнє середовище - вибухобезпечне, яке не містить пилу, хімічно активних газів і пари в
концентраціях, що руйнують покриття металів та ізоляцію;

- положення трансформаторів в просторі - будь-яке.

Клас нагрівостійкості ізоляції – В по ДСТУ EN 61869-1:2017.

Клас займистості трансформаторів відповідає групі НВ40 за ДСТУ EN 60695-11-10.

Трансформатори відповідають вимогам ДСТУ EN 61869-1:2017, ДСТУ EN 61869-3:2017, ГОСТ 1983-2015.

  • Найменування параметру Значення параметру
  • Найвища напруга обладнання, Um, [kV] 3,6; 7,2; 12
  • Кількість вторинних обмоток 1, 2, 3
  • Випробувальна напруга промислової частоти, [kV] 10, 20, 28
  • Номінальна напруга первинної обмотки, Un, [kV] 3,0; 3,3; 3,6; 6; 6,3; 6,6; 10; 10,5; 11
  • Номінальна напруга основної вторинної обмотки, [V] 100; 110; 120
  • Номінальна напруга додаткової вторинної обмотки, [V] 100; 110; 120; 100/√3; 110/√3; 120/√3; 100/3; 110/3; 120/3
  • Номінальна потужність основної вторинної обмотки в класі точності, [VA/cl] 25/0,2; 50/0,5; 100/1; 150/3
  • Номінальна потужність додаткової вторинної обмотки в класі точності, [VA/cl] 50/3P; 150/6P
  • Гранична термічна потужність, [VA] 400; 500; 630
